PS 20
Jednostupňová parní protitlaková turbína.

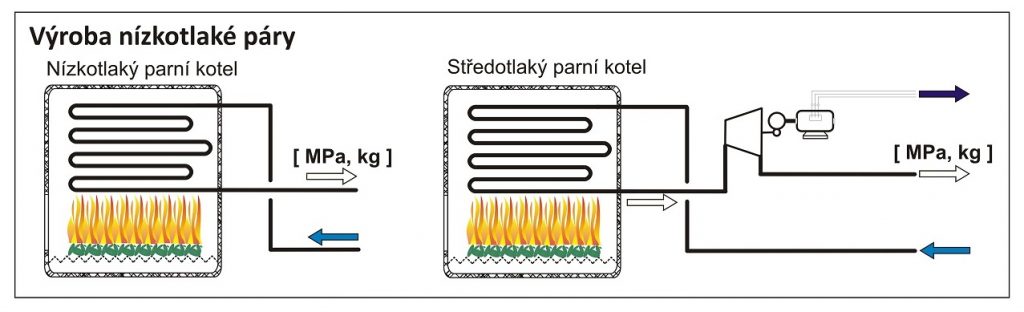

Za situace, kdy je v kotle vyráběna párá o nízkém tlaku pro topné nebo procesně-technologické užití je možné upravit takovýto zdroj a rozšířit jej o dodatečnou výrobu elektrické energie. Tato úprava představuje zvýšení tlaku páry vyráběné v kotli a následné snížení v parní turbíně na požadovanou úroveň. Spolu s turbínou se vhodně nastaví řídicí systém, čímž se docílí společné výroby elektrické energie. Celá úprava tedy zahrnuje úpravu kotle na vyšší parametry a instalace turbíny pro dodatečnou výrobu elektrické energie a pomocný systémy.
I tam, kde dosud nebyla v provozu používána pára, ale je požadavek na dostatečné množství tepla, je možné uvažovat o kombinované výrobě elektřiny a tepla.

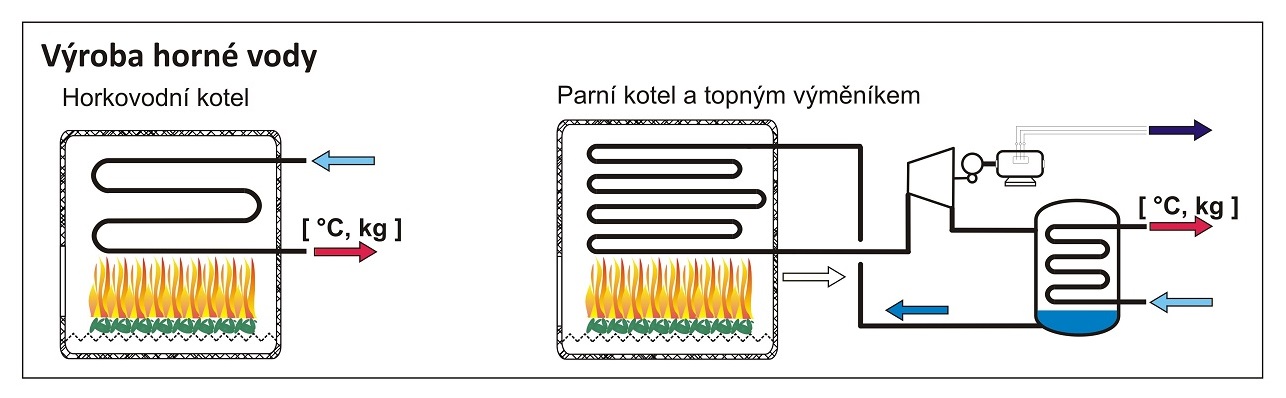

Technické řešení spočívá v tom, že původní teplovodní nebo horkovodní kotel je upraven na parní. Část energie z vyrobené páry je nejprve využita v parní turbíně pro výrobu elektrické energie a teprve potom je pára vedena do topného kondenzátoru, kde předá zbývající energii topnému médiu. Na výstupu je tedy dosaženo topné vody o požadovaných parametrech.
Jednostupňová parní protitlaková turbína.
Jednostupňová parní protitlaková turbína.
Parní vícestupňová protitlaková turbína pro rozsah výkonů 500kW – 2000kW . Klasické provedení s axiálním průtokem páry. Množství páry protékající přes turbínu řídí regulačními ventily. Dýzová regulace zajišťuje vysokou účinnost v širokém rozsahu průtoků páry. Vysokootáčkové řešení umožňuje kompaktní řešení turbíny a přispívá k vysoké účinnosti stroje. Turbína může být doplněna o neregulovaný odběr páry pro technologické účely.
Parní vícestupňová kondenzační turbína s regulovaným odběrem pro rozsah výkonů 6000kW – 13500kW. Klasické provedení s axiálním průtokem páry Množství páry protékající přes turbínu je na vstupu regulována regulačními ventily. Dýzová regulace zajišťuje vysokou účinnost v širokém rozsahu průtoků páry. Vysokootáčkové řešení umožňuje kompaktní řešení turbíny a přispívá k vysoké účinnosti stroje.
Parní vícestupňová protitlaková turbína pro rozsah výkonů 20000kW – 30000kW . Klasické provedení s axiálním průtokem páry. Stator skříně tvoří vnitřní skříň s lopatkami a vnější skříň. Toto robustní uspořádání je vhodné pro vysoké tlaky a teploty páry. Množství páry protékající přes turbínu řídí regulačními ventily. Dýzová regulace zajišťuje vysokou účinnost v širokém rozsahu průtoků páry. Stroj může být dodán jak ve variantě s přímém spojení s generátorem (tzn. 3000 ot/min) nebo ve vysokootáčkové variantě s převodovkou.
